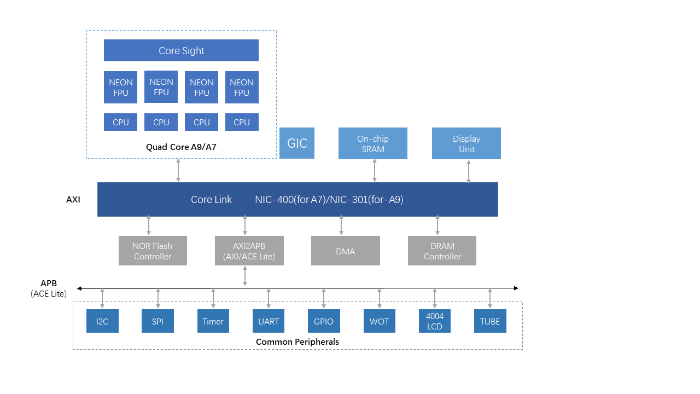

YouSiP-AP是基于ARM Cortex A系列核架构的处置器SoC平台原型，已经在中芯国际40纳米和28纳米工艺上流片验证成功，占有众多客户选取该SoC平台成功开发产品的现实案例。该平台原型可以为客户提供齐全的开发工具，蕴含ISP/ICP工具、开发板、参考代码、法式和外围IP，援手客户缩短SoC产品的上市功夫，提高一次流片成功率，赢得在工业节制、家电利用、安防、玩具和移动终端等市场中的新兴机遇。

Cortex-A9/A7/A5处置器通过扩大所需的峰值机能点和可伸缩性，提供所需的电力效能和硅成本，同时维持齐全的软件兼容性，提供了设计矫捷性。

Cortex-A9处置器可作为1-4核多核处置器，拥有缓存一致性、集成外围设备和高级总线接口选项的额外优势。UG环球官网的双核硬宏在中芯国际40LL实现，可在25℃，TT下达到1.3GHz。该宏提供了一个低风险、加快的蹊径，为各类高机能市场提供低功耗解决规划。

Cortex-A7处置器在功耗和面积上与超节能的Cortex-A5处置器类似，但机能比前者逾越15~20%。高级个性蕴含大型物理地址扩大(LPAE)、硬件虚构化支持和AMBA4 ACE (AMBA Coherency Extension)。对于想要将最新的低成本智能手机和平板电脑利用法式作为独立处置器的客户来说，这款小而高效的CPU是梦想的。

Cortex-A5处置器是最小的,最低功率多核处置器可能提供互联网尽可能宽泛的设备:超廉价手机,职能手机和智能移动设备,普遍的低功耗嵌入式解决规划的机能和丰硕的UI需要高,消费者和工业设备。Cortex-A5处置器与Cortex-A9齐全兼容，功率和面积仅为Cortex-A9的1/3，使UG环球官网的客户可能立即接见蕴含Android、Adobe Flash、Java平台尺度版(Java SE)、JavaFX、Linux、Microsoft Windows Embedded、Symbian和Ubuntu在内的成熟的开发人员和软件生态系统。

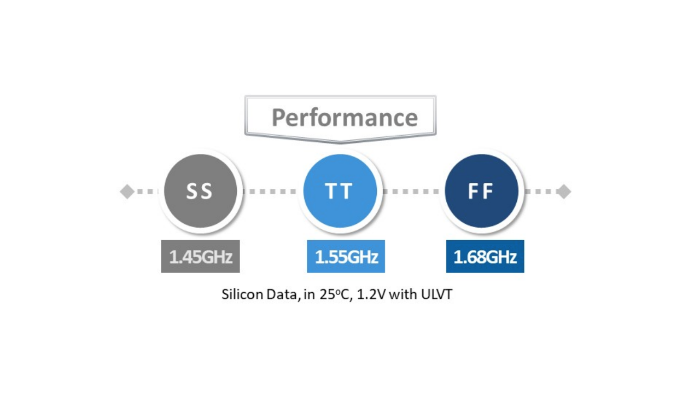

YouSiP-AP 40纳米高机能 CPU核

● 基于高精度中芯国际40纳米低功耗模型，流片机能与仿真一致

● 漏电电流小于 40mA@1.2V TT wafer in 25oC

● 已实现多种类型的FPGA系统验证，可供客户参考

● 客户早期软件和职能开发能够在这些FPGA验证系统上实现

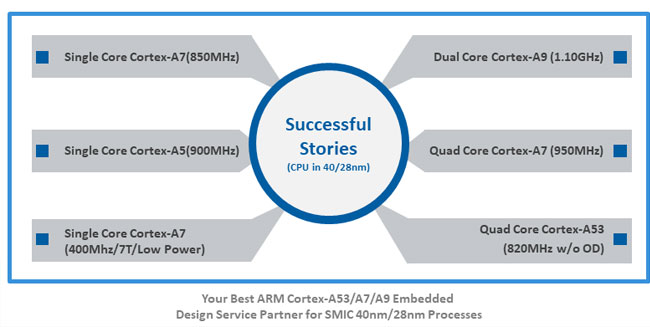

UG环球官网半导体YouSiP-AP的成功案例

● UG环球官网半导体已实现超过20个ARM Cortex

● 通过壮大的技术能力，能够使SoC项目从利用的视角启动
